Artiteq Back Frame ophæng og sikkerhedsskiver - pr. stk
0516020
/ K6-R6.2 / K32 R0
fås pr stk - hver med en størrelse på 35 x 25 mm

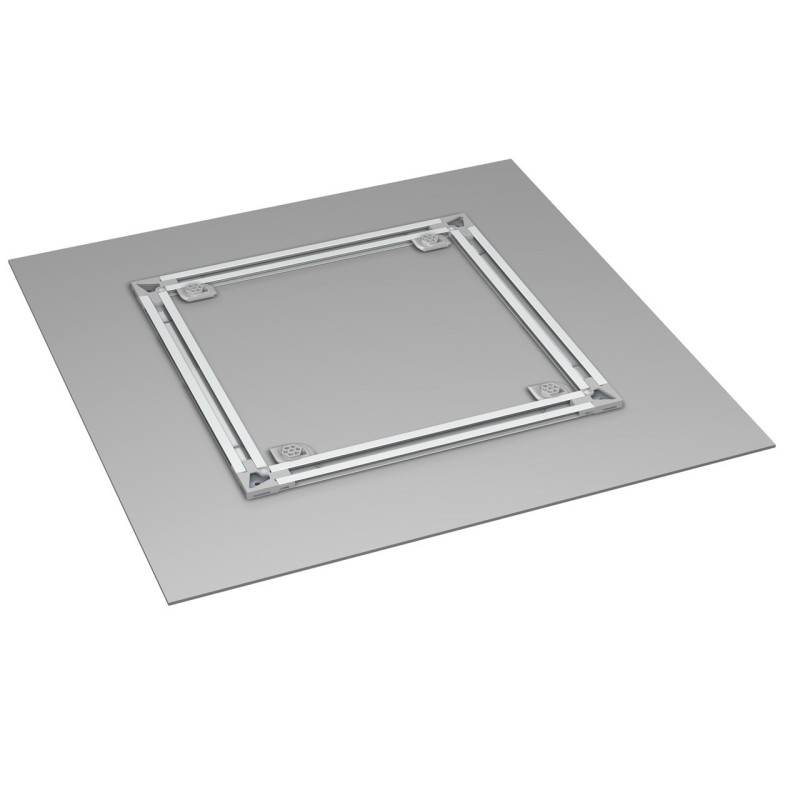

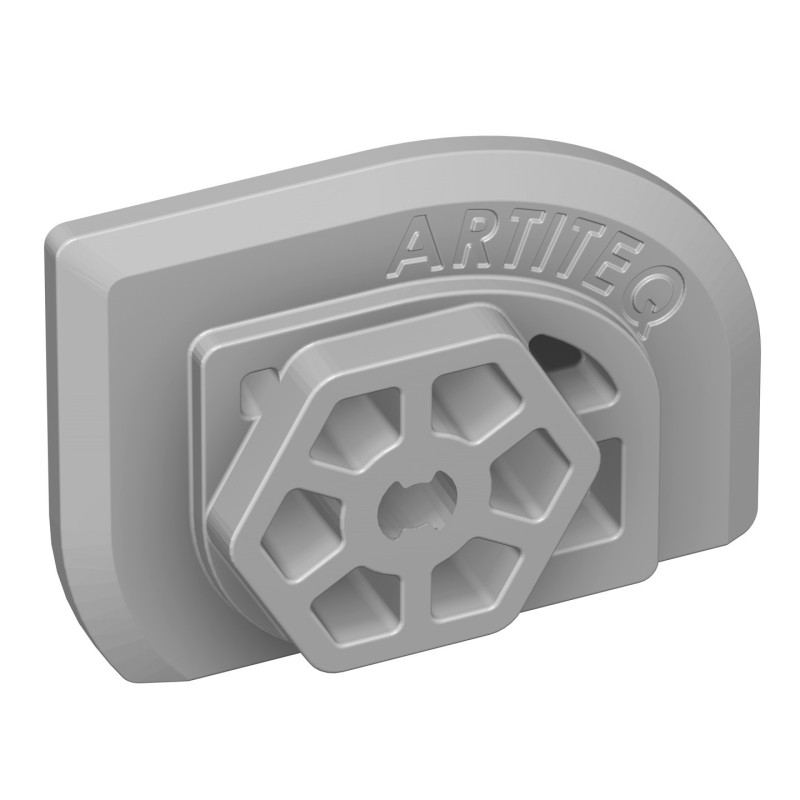

Artiteq nivellerings- og sikkerhedsbøjler ( clips) i grå til Artiteq Back Frame System med et 4,0 mm hul .

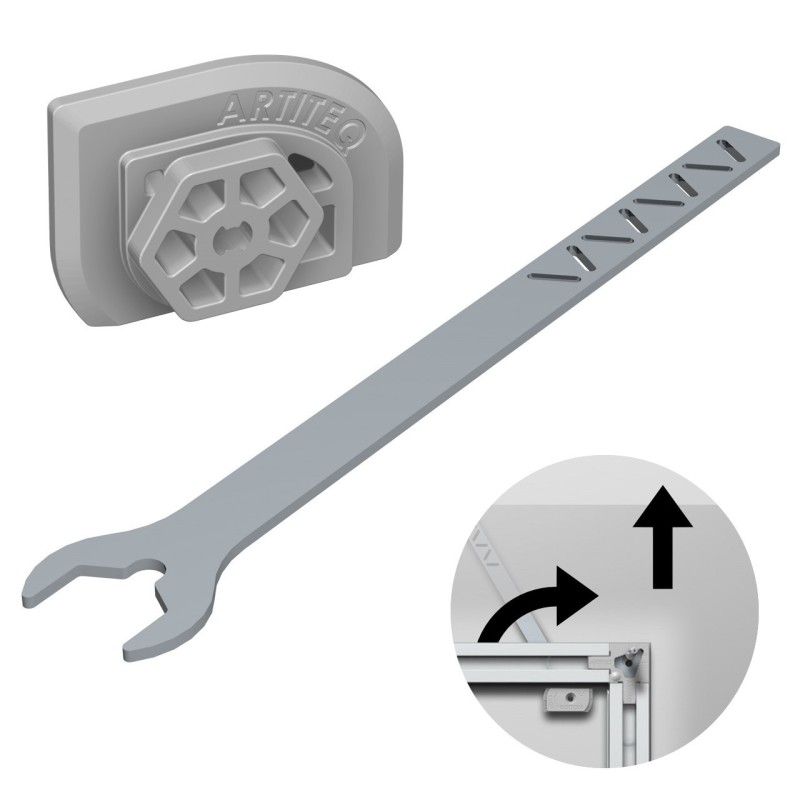

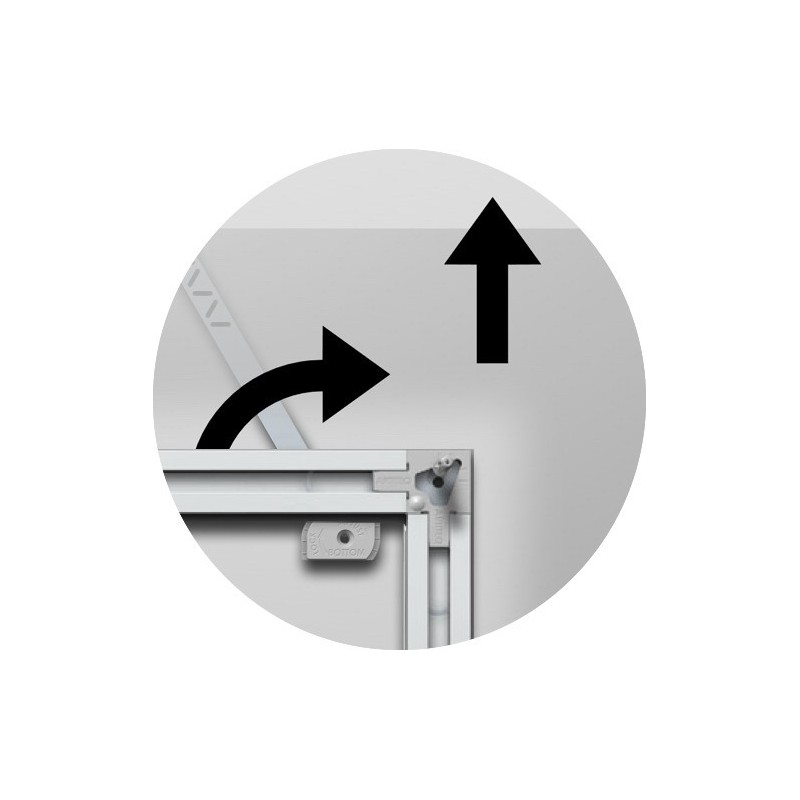

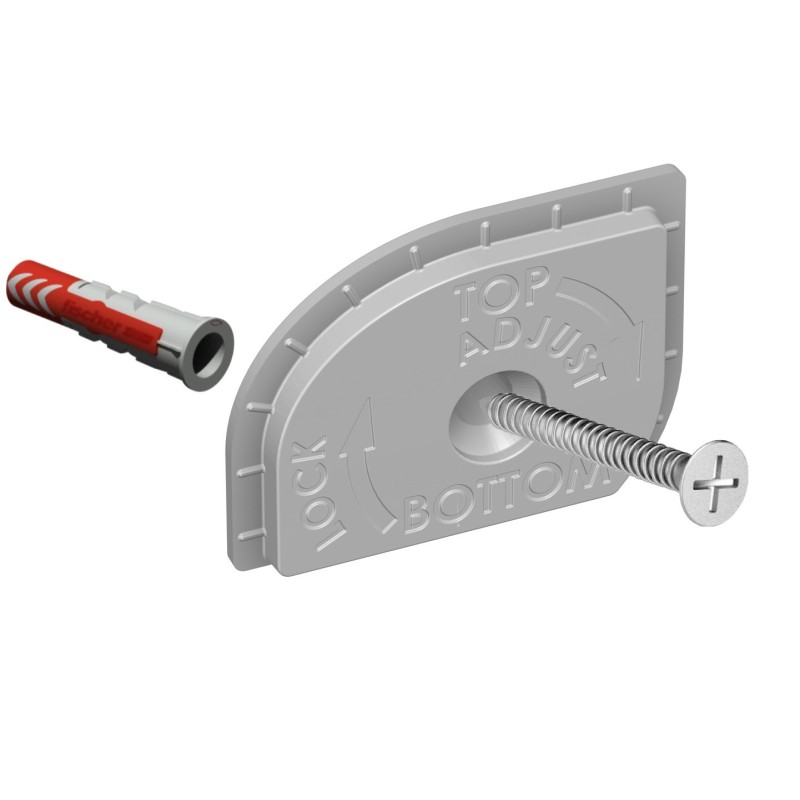

De er A-symmetriske plastik "clips" med en læbe og et off - center hul. Disse Artiteq nivelleringsbøjler fastgøres til væggen parvis med en skrue . Hullet i skiven er ikke centralt og bøjlerne kan drejes - med nøglen - indtil Artiteq Back Frame hænger lige på niveau og i vater . Hver bøjle har en 6 mm lodret justering og leveres uden skrue og prop; disse er valgfrie og ikke inkluderet.

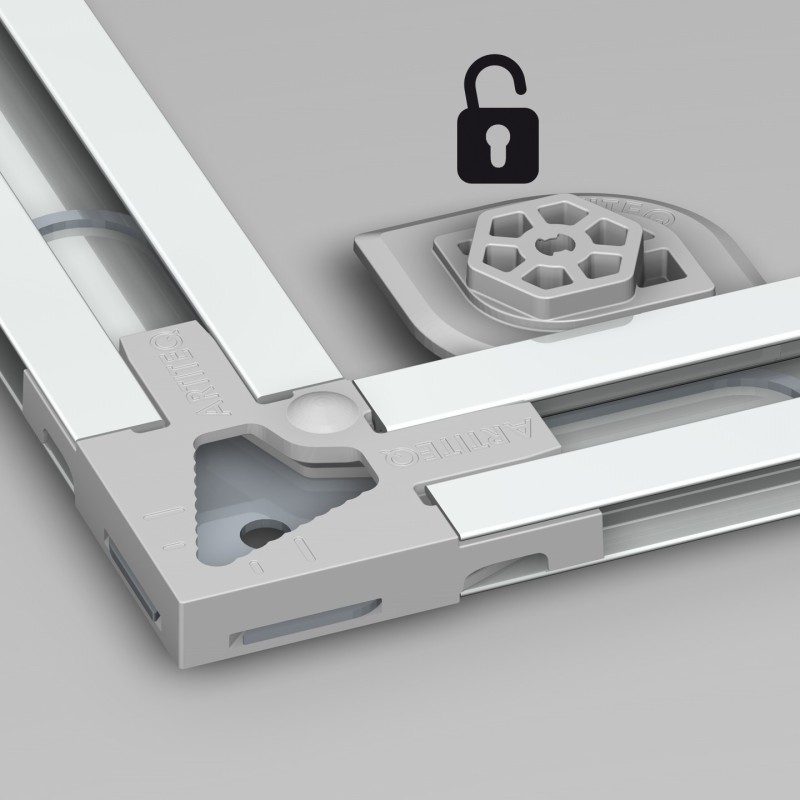

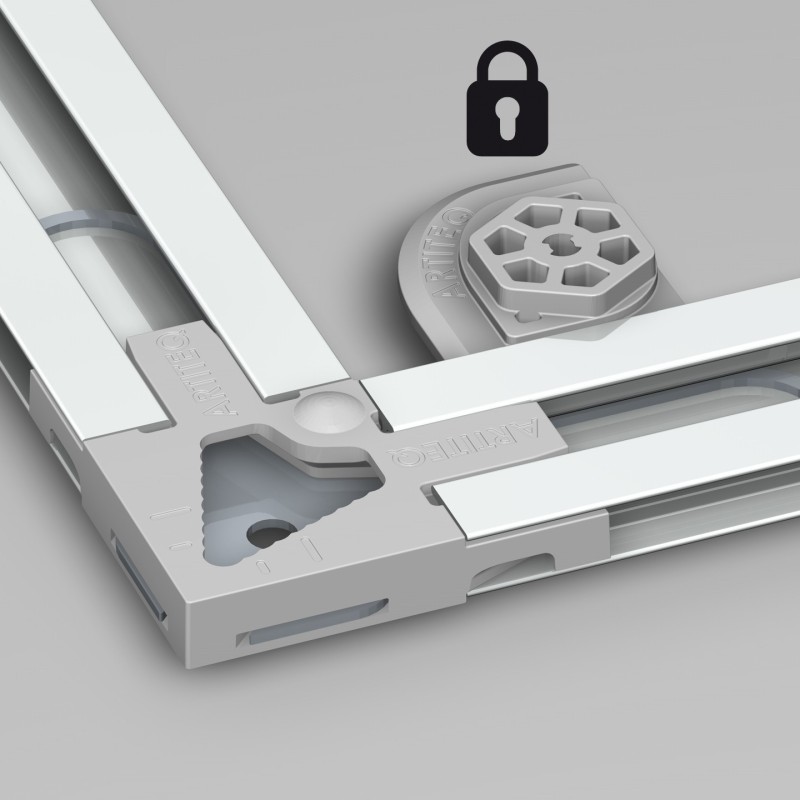

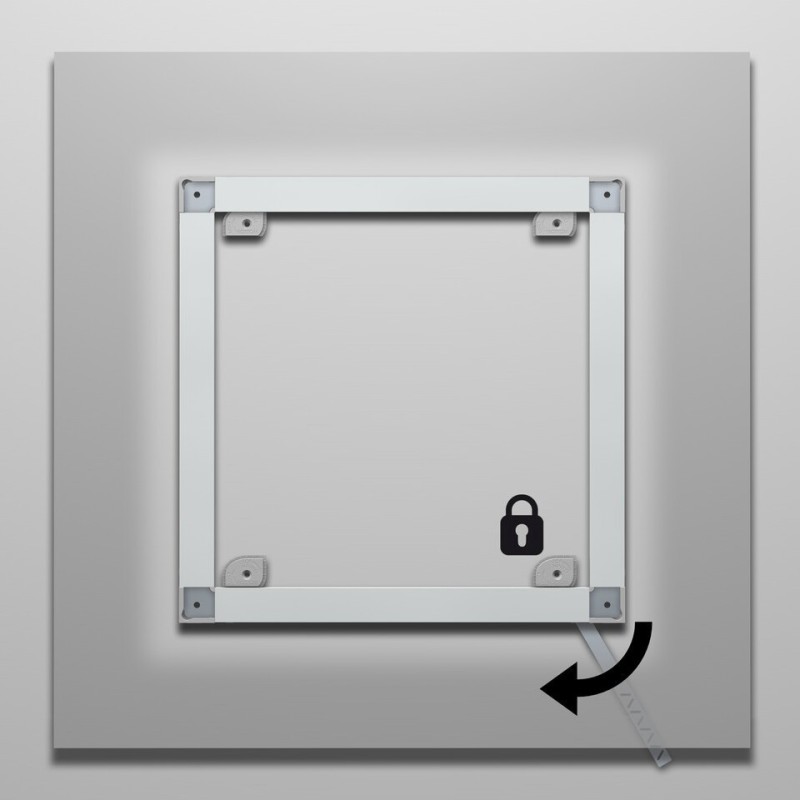

Derudover kan fotopanelet monteres på væggen og låses tyverisikring ved hjælp af 4 af disse bøjler. Rammen hænger så på de to øverste clips og ved at dreje de to nederste clips låses fotopanelet med sikkerhedsnøglen.

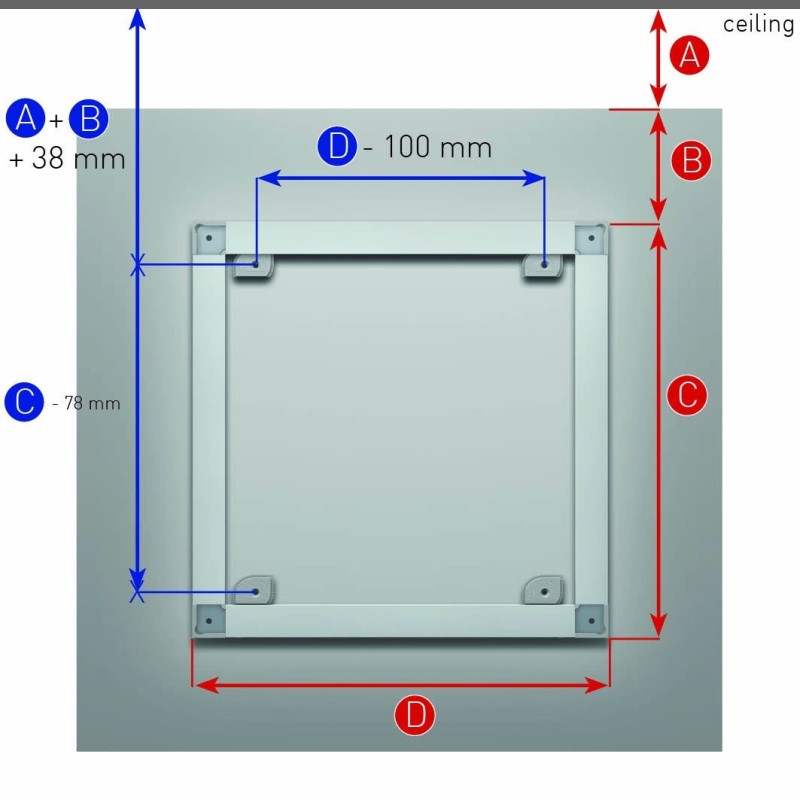

Monteringsvejledning - disse henviser til det sidste billede ovenfor:
- Bestem den ønskede højde, som panelet skal hænge i, og mål afstanden fra toppen af panelet til loftet (mål A).
- Mål afstanden fra toppen af panelet til toppen af bagrammen (mål B) (vores råd er 100 mm, men dette følges ikke altid).
- Borehøjden for de øverste huller er herefter A + B + 38mm, målt fra loftet.
- Mål højden på rygrammen (mål C).
- De nederste hullers borehøjde er så C - 78 mm under de øverste huller.
- Bestem det nøjagtige sted (vandret), hvor du vil hænge panelet op og sæt et lille mærke på væggen, hvor midten af panelet skal være.
- Mål bredden af rygrammen (mål D).
- Afstanden mellem hullerne vandret er D – 100 mm (hold den samme afstand til midten til venstre og højre, så (dimension D + 100) divideret med 2).
- Nu er hullernes positioner fastgjort både lodret og vandret.
- Marker disse positioner på væggen, og kontroller dem igen, før du borer.
0516020
Datablad
- Farve
- Grå
- Leveringstid
- På lager
- Tykkelse
- 8,0mm
